Référence interne:
5932016130
Nom de l'unité de mesure:
Unité(s)

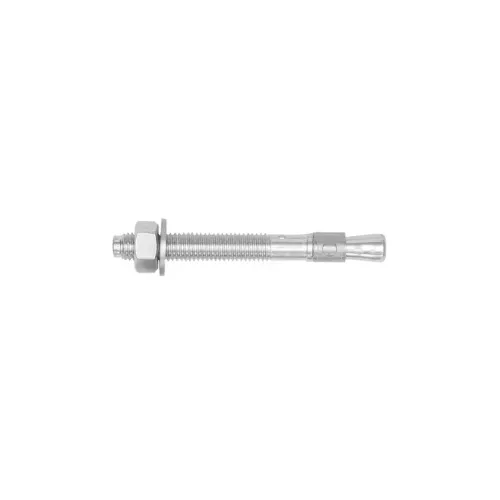

Goujon d'ancrage pour applications standard dans le béton non fissuré. Acier zingué
- Application très flexible grâce à 3 profondeurs d'ancrage
- Entraxes et distances aux bords faibles
- Montage traversant pour gagner du temps
Homologation
- Agrément technique européen ATE-02/0001 pour fixation individuelle, option 7, béton non fissuré : Exposition statique ou quasi-statique (M6-M20)
- Résistance au feu : F30, F60, F90 et F120 ; exposition au feu conformément à la norme DIN 4102-2:1977-09 (courbe de température uniforme)
Diamètre | M16 |
Longueur (l) | 130 mm |
Matière | Acier |
Finition | Zinc, épaisseur du revêtement 5 µm, bleuté à bleuté irisé, brillant |
Épaisseur à fixer (tfix) | 10 mm |
Épaisseur à fixer max. réduite (tfix,red) | 28 mm |
Épaisseur à fixer (tfix2) | 28 mm |
Profondeur de perçage (h1) | 110 mm |
Profondeur de perçage réduite (h1,réd) | 95 mm |
Profondeur de perçage (h1,2) | 95 mm |
Profondeur d'ancrage effective (hef) | 82 mm |
Profondeur d'ancrage réduite (hef,red) | 64 mm |
Profondeur d'ancrage effective (hef2) | 64 mm |
Profondeur de pose (hnom) | 102 mm |
Profondeur de pose (hnom,red) | 84 mm |
Surplat | 24mm |
Diamètre de perçage (d0) | 16 mm |
Couple de serrage (Tinst) | 100 Nm |
Diamètre de passage dans la pièce à fixer (df) | 18 mm |
Longueur de filetage (L th) | 70 mm |
Homologation | ETA-02/0001 |
