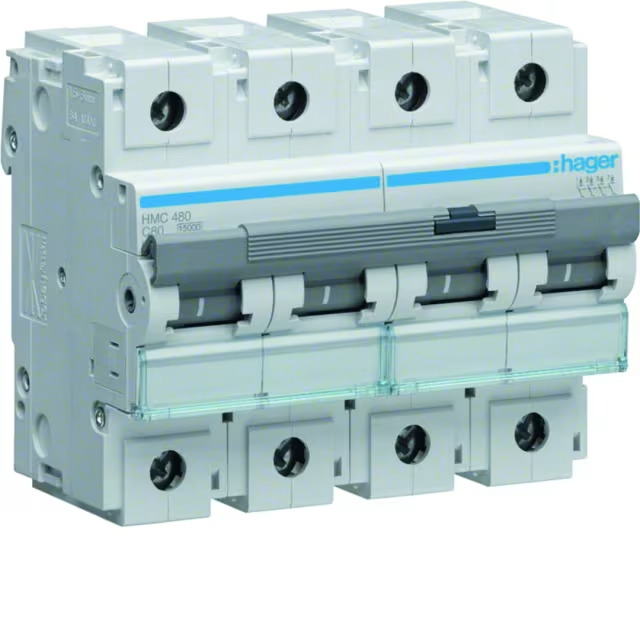

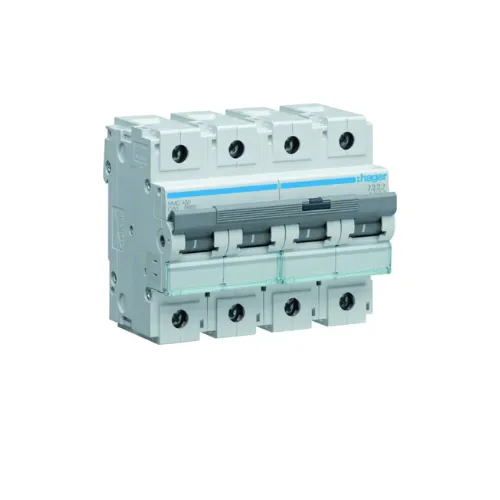

Disjoncteur 15kA C-80A 3M

Architecture

• Type de pôles : 2P ou 4P
• Courbe : C

Tension

• Tension assignée d'emploi Ue : 415 - 415 V
• Type de tension d'alimentation : AC
• Tension assignée d'isolement : 500 V
• Tension assignée de tenue aux chocs : 6 000 V

Fréquence

• Fréquence : 50 - 60 Hz

Installation, montage

• Couple de serrage : 3,5 - 5,0 Nm
• Type de raccordement haut pour produits modulaires : Borne à vis
• Type de raccordement bas pour produits modulaires : Borne à vis

Courant électrique

• Courant assigné nominal : 80 A
• Pouvoir de coupure de service Ics AC selon IEC 60898-1 : 7,50 kA
• Pouvoir de coupure assigné Icn sous 230 V AC selon IEC 60898-1 : 15 kA
• Pouvoir de coupure ultime Icu sous 230 V AC selon IEC 60947-2 : 15 kA
• Pouvoir de coupure ultime Icu sous 400 V AC selon IEC 60947-2 : 15 kA
• Courant assigné à -20°C : 112 A
• Courant assigné à -15°C : 109 A
• Courant assigné à -10°C : 106 A
• Courant assigné à -5°C : 102 A
• Courant assigné à 0°C : 99,20 A
• Courant assigné à 5°C : 96 A
• Courant assigné à 10°C : 92,80 A
• Courant assigné à 15°C : 89,60 A
• Courant assigné à 20°C : 86,40 A
• Courant assigné à 25°C : 83,20 A
• Courant assigné à 30°C : 80 A
• Courant assigné à 35°C : 77,60 A
• Courant assigné à 40°C : 75,10 A
• Courant assigné à 45°C : 72,60 A
• Courant assigné à 50°C : 70 A
• Courant assigné à 55°C : 67,20 A
• Courant assigné à 60°C : 64,30 A

Principaux attributs électriques

• Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1 : 15 kA
• Couple de serrage nominal borne basse : 3,60 - 3,60 Nm
• Couple de serrage nominal borne haute : 3,60 - 3,60 Nm

Puissance

• Puissance dissipée totale sous IN : 11,98 W

Endurance

• Endurance électrique en nombre de cycles : 4 000
• Endurance mécanique nombre de manœuvres : 20 000

Raccordement

• Section de raccordement des bornes amont et aval à vis, en câble rigide : 1 - 70 mm²
• Section de raccordement des bornes amont et aval à vis, en câble souple : 1 - 50 mm²

Conditions d'utilisation

• Degré de pollution suivant IEC 60664/IEC 60947-2 : 3
• Tropicalisation/humidité/Exécution : Tous climats

Capacité

• Nombre de modules : 3

Connectivité

• Alignement des bornes hautes pour produits modulaires : Bornes alignées
• Alignement des bornes basses pour produits modulaires : Bornes alignées

Dimensions

• Hauteur : 90 mm
• Largeur : 53 mm
• Profondeur : 70 mm
